این تنظیمات جهت عملگر برقی Norm  و یا عملگر برقی به همراه کنترلر Auma Matic AM با واحد کنترل مکانیکی میباشد و تنظیم سوییچ های حدی (کلیدهای حدی) عملگر های برقی Auma مجهز به کنترلر های Auma Matic AC در مقاله ای جداگانه شرح داده خواهد شد.

جهت تنظیمات مورد نیاز ابتدا میبایست درب واحد کنترل را باز کنیم.

پیچ های شماره دو (2) و درپوش شماره یک  (1) واحد کنترل را باز کنید.

صفحه نشانگر شماره سه (3) را به وسیله اهرم کردن آچار یا ابزار مناسب از روی شفت زیر نشانگر پلاستیکی بیرون بکشید.

قبل از انجام تنظیم کلیدهای حدی عملگر برقی (Limit Switch) کلاج دستی روی فلکه عملگر برقی را فعال کرده و عملگر را در حالت دستی قرار دهید.

• تنظیم کلید های حدی(limit Switch)

از کلید های حدی جهت تنظیم حد باز و بسته یک شیر و یا دریچه و یا دمپر استفاده می شود. هنگاه رسیدن شیر و یا دریچه به به موقعیت انتهایی باز و یا بسته ای که قبلاً  تنظیم کردیم، کلید های حدی عمل میکند و  با ارسال سیگنال به تابلو کنترل محلی و یا کنترلر AM و یا کنترلر AC جریان الکتریکی را قطع میکند.

• تنظیم وضعیت بسته( منطقه سیاه)

ابتدا همانطور که گفته شد عملگر برقی را در حالت دستی قرار داده و فلکه را در جهت عقربه های ساعت بچرخانید تا شیر کاملاً بسته شود، پس از آن فلکه دستی عملگر را به اندازه یک دوم یا نیم دور به عقب (در جهت عکس چرخش) بچرخانید.

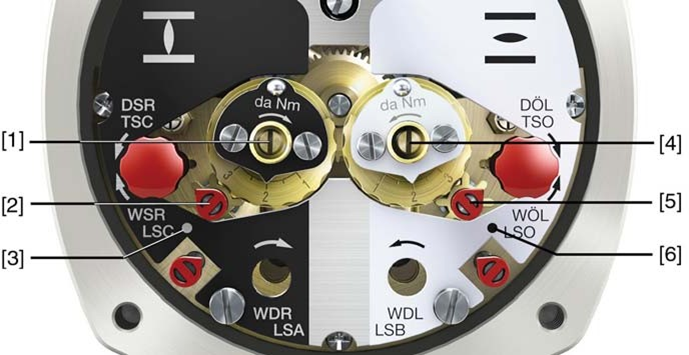

شفت تنظیم شماره یک (1) را توسط پیچ گوشتی مناسب با کمی فشار به داخل در جهت فلش بالای جای پیچ گوشتی(عقربه های ساعت) بچرخانید. صدای درگیر شدن به وضوح شنیده میشود و در هر مرحله با چند چرخش نشانگر شماره دو (2) 90 درجه چرخش میکند. چرخاندن را رسیدن نشانگر شماره دو (2) به نقطه سه (3) ادامه دهید . چنانچه نشانگر دو (2) از نقطه سه (3) عبور کند مجدداً شفت را بچرخانید تا نشانگر شناره دو (2) مقابل نقطه سه (3) قرار گیرد.

• نکته: اطمینان حاصل کنید پس از اینکه فشار را از روی شفت شماره یک (1) برداشتید این میله به محل اصلی خود به طرف بیرون برمیگردد.

• تنظیم وضعیت باز ( منطقه سفید)

ابتدا همانطور که گفته شد عملگر برقی را در حالت دستی قرار داده و فلکه را در جهت خلاف عقربه های ساعت بچرخانید تا شیر کاملاً بسته شود، پس از آن فلکه دستی عملگر را به اندازه یک دوم یا نیم دور به عقب (در جهت عکس چرخش) بچرخانید.

شفت تنظیم شماره چهار (4) را توسط پیچ گوشتی مناسب با کمی فشار به داخل در جهت فلش بالای جای پیچ گوشتی( خلاف عقربه های ساعت) بچرخانید. صدای درگیر شدن به وضوح شنیده میشود و در هر مرحله با چند چرخش نشانگر شماره پنج (5) 90 درجه چرخش میکند. چرخاندن را رسیدن نشانگر شماره پنج (5) به نقطه شش (6) ادامه دهید . چنانچه نشانگر پنج (5) از نقطه شش (6) عبور کند مجدداً شفت را بچرخانید تا نشانگر شناره پنج (5) مقابل نقطه شش (6) قرار گیرد.

• نکته: اطمینان حاصل کنید پس از اینکه فشار را از روی شفت شماره چهار (4) برداشتید این میله به محل اصلی خود به طرف بیرون برمیگردد.

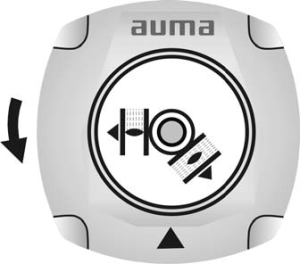

تنظیم نشانگر مکانیکی عملگر برقی AUMA

دیسک نشانگر تقریباً 180 درجه از حالت باز تا حالت بسته و بالعکس حرکت میکند. یک چرخ دنده کاهنده مناسب (گیربکس تبدیل) در عملگر های برقی AUMA نصب شده است. اگر قرار باشد تعداد در کورس تغییر کند این چرخ دنده کاهنده نیز باید عوض شود.

• عملگر را به حرکت در آورید تا شیر به صورت کامل بسته شود.
• صفحه دارای علامت بسته روی شیشه نشانگر را آنقدر بچرخانید تا با فلش روی درپوش روبروی هم قرار گیرد.
• عملگر را روشن کنید تا شیر به صورت کامل باز شود.
• صفحه دارای علامت باز روی شیشه نشانگر را آنقدر بچرخانید تا با فلش روی درپوش مقابل هم قرار گیرند.
•

لطفاً جهت کسب اطلاعات بیشتر و یا سوالات تخصصی تر محصولات آئوما (AUMA)  با واحد مهندسی فروش شرکت پیشران گشتاور تماس حاصل فرمایید.
