توضیحات

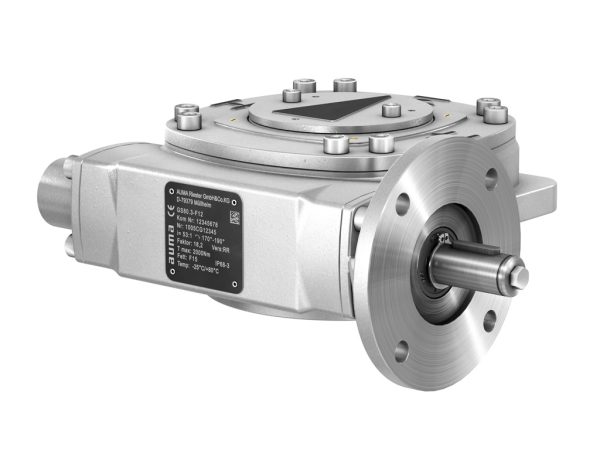

گیربکس های حلزونی AUMA برای کارکرد روی دریچه های نیمه چرخشی و شیرهای ربع گرد مثل شیر پروانه ای و شیر توپی استفاده می شود.
- نوع وظیفه: وظیفه کوتاه مدت S2 – 15 دقیقه (وظیفه باز-بستن) جهت شیر آلات و دریچه و دمپرهای صرفاً باز و یا بسته استفاده میشود.
- وظیفه: متناوب S4 – 25٪کنترلی (به صورت کنترلی) جهت شیرآلات کنترلی مثل شیر گلوب و سوزنی و نیز دریچه ها و دمپر های کنترلی
- گیربکس های ربع گرد AUMA GS میتواند در موراد زیر استفاده شود:
– عملکرد دستی مستقیماً از طریق فلکه دستی( شیرآلات و دریچه های دستی)
– عملکرد با موتور (عملگر برقی (محرک برقی) تمام گرد (Multi Turn) - زاویه چرخش 0 درجه تا 190 درجه یا همچنین به صورت تمام گرد(Multi Turn)
-
جزئیات گیربکس های AUMA GS ویژگی های طراحی
• محدوده گشتاور از 250 تا 675000 نیوتن متر
• نسبت تبدیل گیربکس ها از 39:1 تا 3328:1
• زاویه چرخش تا 190 درجه
• به همراه گیربکس اولیه کمکی کاهنده و یا بدون همراه گیربکس اولیه کمکی کاهنده
• چرخ حلزون 360 درجه( قابل تنظیم بین زاویه 90 تا 360 درجه)
• مهره قفل کن انتهای گیربکس مطابق با AWWA C504
• ابعاد درایو خروجی مطابق استاندارد ISO
• مهره قفل کن انتهای گیربکی انتهایی قابل تنظیم
• تمام قطعات داخل گیربکس سخت کاری حرارتی شده میباشندشرایط محیطی
• حفاظت از محفظه بالا IP68
• حفاظت در برابر خوردگی با کیفیت بالا
• محدوده وسیع دمای محیط از -60 تا +120 درجه سانتیگرادگزینه ها
• زاویه چرخش 100 درجه یا تمام گرد (قابل تنظیم)
• چرخ حلزون ساخته شده از برنز برای کاربردهای تکرار بالا
• چرخش در جهت عقربه های ساعت در محور ورودی باعث چرخش خلاف جهت عقربه های ساعت در درایو خروجی می شود.
• قابلیت نصب پایه و اهرم
• قابلیت نصب درایو زنجیر
• بدنه ساخته شده از چدن داکتیل
• سازگار برای کاربردی آب آشامیدنی
• سازگار برای نیروگاه های هسته ای
• پوشش ضد حریق K-MASS®
• فلنج انتهایی خروجی از IM1 تا IM3 مطابق با استاندارد EN ISO 12944-2 همچنین مطابق ISO5211 - کاتالوگ گیربکس های AUMA GS
